فائبر کی قسم:

G657A1

کیبل مواد:

LSZH

فائبر کا شمار:

12 ریشے

پولش کی قسم:

اے پی سی

ہائی لائٹ:

ایم پی او پیچ کی ہڈی،

پنکھا باہر کیبل

MPO فائبر آپٹک لوپ بیک اڈاپٹر 12F SM MPO پیچ کورڈ کنیکٹر بغیر رہائش کے

MPO/MTP® لوپ بیک وسیع پیمانے پر جانچ کے ماحول میں خاص طور پر متوازی آپٹکس 40 اور 100G نیٹ ورکس میں استعمال ہوتا ہے۔ ڈیوائسز MPO/MTP® انٹرفیس - 40G BASED-SR4 QSFP+ یا 100G BASE-SR10 CXP/CFP ڈیوائسز والے ٹرانسسیور کی تصدیق اور جانچ کی اجازت دیتے ہیں۔ لوپ بیکس کو MPO/MTP® ٹرانسسیور انٹرفیس کے ٹرانسسیور (TX) اور وصول کنندگان (RX) پوزیشنوں کو جوڑنے کے لیے بنایا گیا ہے۔ MPO/MTP® لوپ بیکس آپٹیکل نیٹ ورکس سیگمنٹس کو MPO/MTP® ٹرنک/پیچ لیڈز سے منسلک کر کے IL ٹیسٹنگ کو آسان اور تیز کر سکتے ہیں۔

فیچر

◆ 12 یا 24 فائبر فیرول MPO/MTP®

◆ کنیکٹرز کا خواتین اور مرد MPO/MTP آپشن

◆ MPO/MTP® انٹرفیس - MPO/MTP اجزاء اعلیٰ نظری اور مکینیکل خصوصیات کو نمایاں کرتے ہیں

◆ پولرٹی ویریئنٹس کا انتخاب

◆ ایس ایم 9/125، ایم ایم 50/125

درخواست

◆ ڈیٹا سینٹر انفراسٹرکچر

◆ اسٹوریج ایریا نیٹ ورک- فائبر چینل

◆ متوازی آپٹکس

◆ ابھرتے ہوئے 40 اور 100Gbps پروٹوکولز

◆ انفینی بینڈ

تفصیلات

1. آپریٹنگ اور اسٹوریج کا درجہ حرارت

	پیرامیٹرز	کم از کم	زیادہ سے زیادہ	یونٹ
1	آپریٹنگ درجہ حرارت	-40	70	ڈگری
2	ذخیرہ اندوزی کا درجہ حرارت	-40	70	ڈگری

2. آپٹیکل کارکردگی

آئٹم		پیرامیٹرز
MPO/MTP® کنیکٹر		SM(1310nm٪2f1550nm)		MM(850nm)
		معیاری	کم نقصان	معیاری	کم نقصان
شامل کرنے کا نقصان	عام	٪ 7b٪ 7b0٪ 7d٪ 7d.5dB	٪7b٪ 7b0٪ 7d٪ 7d.2dB	٪ 7b٪ 7b0٪ 7d٪ 7d.5dB	٪7b٪ 7b0٪ 7d٪ 7d.2dB
	زیادہ سے زیادہ	0.7dB	٪7b٪ 7b0٪ 7d٪ 7d.35dB	٪ 7b٪ 7b0٪ 7d٪ 7d.7dB	٪7b٪ 7b0٪ 7d٪ 7d.35dB
واپسی کا نقصان		>=60dB برائے APC		--
		>=40dB برائے PC		>=20dB برائے PC
مرد خواتین		مرد: پن کے ساتھ؛ عورت: بغیر پن کے

3. جیومیٹری کے پیرامیٹرز

ایم ٹی
پیمائش			پاس/فیل کی حد
پیرامیٹرز			کم از کم	زیادہ سے زیادہ

گھماؤ کا رداس	لمبا ایکسل		2000 ملی میٹر	∞
	شارٹ ایکسل		50 ملی میٹر	∞
زاویہ	لمبا ایکسل		-0.2 ڈگری	0.2 ڈگری
	شارٹ ایکسل	اے پی سی	7.8 ڈگری	8.2 ڈگری
		پی سی	-0.2 ڈگری	0.2 ڈگری
فائبر کی اونچائی			1000nm	3000nm
مختلف فائبر کی اونچائی			N/A	500nm
ملحقہ فائبر کی اونچائی			N/A	300nm
فیرول کی لمبائی			7.9 ملی میٹر	N/A

4. کنیکٹر کی تفصیل

product-680-485

مصنوعات کے فوائد

◆ ہم نے بہت سے معیار کے نظام کی تصدیق کو پاس کیا، جیسے ISO، RoHS؛ اور کلیدی اکاؤنٹ کا سپلائر آڈیشن پاس کیا۔

◆ ہمارے پاس اعلی پیداواری صلاحیت ہے۔ معیاری پیچ کی ہڈی کی گنجائش 15 ہے،000 کنیکٹر/دن اور MT پروڈکٹ کی گنجائش 3000 کنیکٹرز/دن ہے۔

◆ ہمارا جانچ کا معیار بہت سخت ہے۔ ہماری پروڈکشن لائن میں ہر کیبل کا انفرادی طور پر تجربہ کیا جاتا ہے اور ساتھ ہی QC ڈپارٹمنٹ کے ذریعہ 100٪ ٹیسٹ کیا جاتا ہے۔

◆ ہماری سروس اہل ہے۔ ہم ہر گاہک کے لیے ذمہ دار اور علمی خدمت پر اصرار کرتے ہیں۔

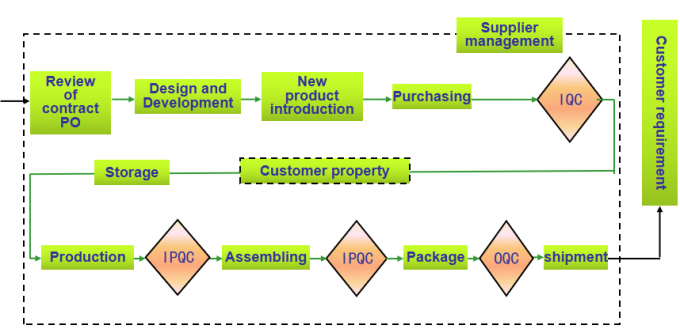

ORC QC پروسیس فلو چیٹ

product-680-329

عمومی سوالات

1. سوال: آپ سنگل موڈ جمپر کی جانچ کیسے کر سکتے ہیں؟

A: ہماری سنگل موڈ پیچ کیبلز کا آخری چہرے کے معائنہ، سنگل موڈ IL اور RL ٹیسٹنگ کے لیے تجربہ کیا گیا ہے۔

2. سوال: کیا یہ کیبلز مختلف قسم کے ماڈیولز کے ساتھ مطابقت رکھتی ہیں؟

A: ہاں، LC کیبلز SFP، SFP+(BIDI SFP+)، XFP، SC کیبلز BIDI SFP، GBIC، X2 اور XENPAK کے ساتھ ہم آہنگ ہو سکتی ہیں۔

3. سوال: آپ کا اوسط لیڈ ٹائم کیا ہے؟

A: ہمارے لیڈ ٹائم کو باقاعدہ مصنوعات کے لئے 5 کام کے دنوں میں کنٹرول کیا جاتا ہے۔ MT پروڈکٹس کے لیے، ہماری گنجائش 3000 کنیکٹرز فی دن ہے۔

4. سوال: کیا آپ نمونے کے مطابق پیدا کرسکتے ہیں جو ہم آپ کو بھیجتے ہیں؟

A: یقینا، ہم آپ کے نمونے یا تکنیکی ڈرائنگ کے مطابق پیدا کر سکتے ہیں.
